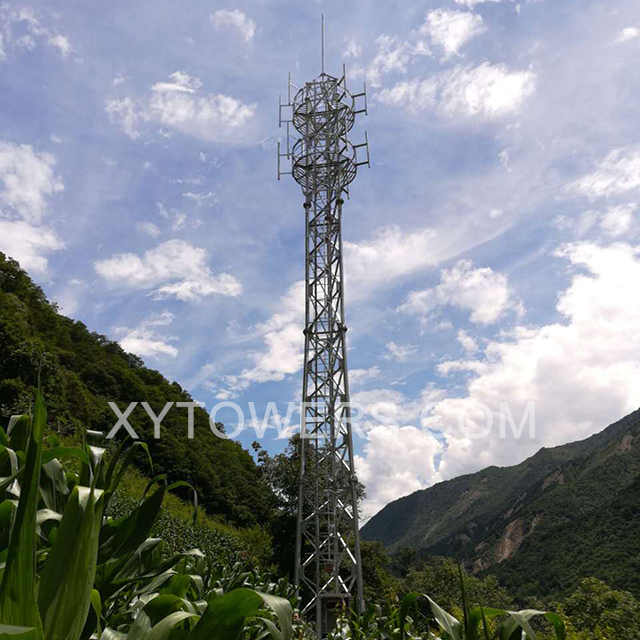

30m 3 nohy trubková věž
Popis samonosných věží
Samonosné věže, někdy označované jako „volně stojící anténní věže“ nebo „bezdrátové komunikační věže“, jsou dnes nejpopulárnějším a nejuniverzálnějším typem struktury používaným v bezdrátovém průmyslu.
Naše síla
Naši profesionální inženýři používají pokročilý návrhový program, který optimalizuje prostřednictvím desítek konfigurací, aby našel nákladově nejefektivnější věž v kombinaci s nejúčinnějším možným návrhem základů pro každý projekt. Použitím této designové analýzy je XY Tower schopen ušetřit čas a peníze našim zákazníkům a jejich dodavatelům.
Poskytnutím konkrétních podrobností o návrhu, včetně velikosti dílce a kvality oceli, lze snadno analyzovat budoucí změny zatížení antény a / nebo antény, aby se určila shoda kódu a kapacity.
| Jméno výrobku | Samonosné věže |
| Značka | Věž XY |
| Jmenovitá výška | 5-100 m nebo přizpůsobené |
| plošina | 1-4 vrstvy nebo přizpůsobené |
| Maximální rychlost větru | 120 km / h nebo přizpůsobené |
| Život | Více než 30 let |
| Hlavní součásti | Úhlová ocelová komunikační věž zahrnuje patu věže, tělo věže, pracovní plošinu, odpočinkovou plošinu, držák antény, žebřík, kabelový žlab, hromosvod |
| Výrobní standard | GB / T2694-2018 nebo vyžadováno zákazníkem |
| Surovina | Q255B / Q355B / Q420B / Q460B |
| Standard surovin | GB / T700-2006, ISO630-1995; GB / T1591-2018 ； GB / T706-2016 nebo požadováno zákazníkem |
| Tloušťka | 1 mm až 45 mm |
| Produkční proces | Zkouška suroviny → Řezání → Lisování nebo ohýbání → Ověření rozměrů → Svařování přírub / dílů → Kalibrace → Žárově pozinkováno → Rekalibrace → Balíčky → zásilka |
| Svařovací standard | AWS D1.1 |
| Povrchová úprava | Žárově pozinkováno |
| Pozinkovaný standard | ISO1461 ASTM A123 |
| Barva | Přizpůsobeno |
| Spojovací materiál | GB / T5782-2000; ISO4014-1999 nebo požadováno zákazníkem |
| Hodnocení výkonu šroubu | 4,8 ； 6,8 ； 8.8 |
| Náhradní díly | 5% šrouby budou dodány |
| Osvědčení | ISO9001: 2015 |
| Kapacita | 30 000 tun / rok |
| Čas do přístavu v Šanghaji | 5-7 dní |
| Čas doručení | Obvykle do 20 dnů závisí na množství poptávky |
| tolerance velikosti a hmotnosti | 1% |
| Minimální množství pro objednání | 1 set |
ZKOUŠKY
XY Tower má velmi přísný testovací protokol, který zajišťuje kvalitu všech produktů, které vyrábíme. V našem výrobním toku je použit následující proces.
Sekce a desky
1. Chemické složení (pánvová analýza)
2. Zkoušky tahem
3. Zkoušky ohybem
Šrouby a matice
1. Zkušební zátěžový test
2. Zkouška maximální pevnosti v tahu
3. Zkouška mezní pevnosti v tahu při excentrickém zatížení
4. Zkouška za studena
5. Zkouška tvrdosti
6. Galvanizační zkouška
Všechna data testu jsou zaznamenána a budou nahlášena vedení. Pokud zjistíte nějaké nedostatky, produkt bude opraven nebo poškrábán přímo.
Žárové zinkování
Kvalita žárového zinkování je jednou z našich sil. Náš generální ředitel pan Lee je odborníkem v této oblasti s reputací v západní Číně. Náš tým má bohaté zkušenosti s procesem HDG a je obzvláště dobrý v manipulaci s věží v oblastech s vysokou korozí.
Pozinkovaný standard: ISO: 1461-2002.
| Položka |
Tloušťka zinkového povlaku |
Síla přilnavosti |
Koroze CuSo4 |
| Standard a požadavek |
≧ 86 μm |
Zinkový povlak nesmí být odstraněn a zvýšen kladivem |
4 krát |
Bezplatná služba montáže prototypu věže
Sestava prototypové věže je velmi tradiční, ale efektivní způsob, jak zkontrolovat správnost podrobného výkresu.
V některých případech klienti stále chtějí udělat sestavu prototypu věže, aby bylo zajištěno, že podrobný výkres a výroba jsou v pořádku. Zákazníkům tedy stále poskytujeme službu montáže prototypů věží zdarma.
Ve službě montáže prototypů věží se XY Tower zavazuje ：
• U každého prutu bude přesně zkontrolována délka, poloha otvorů a rozhraní s ostatními pruty;
• Množství každého prvku a šroubů bude při sestavování prototypu pečlivě zkontrolováno z kusovníku;
• Výkresy a kusovníky, velikosti šroubů, výplní atd. Budou revidovány, pokud dojde k jakékoli chybě.
Zákaznický servis
Jsme tak rádi, že naši klienti navštívili naši továrnu a zkontrolovali produkt. Je to velká příležitost pro obě strany, aby se navzájem lépe poznaly a posílily spolupráci. Pro naše klienty vás přijmeme na letišti a poskytneme ubytování na 2–3 dny.
Balíček a zásilka
Každý kus našich výrobků je kódován podle podrobného výkresu. Každý kód bude opatřen ocelovým těsněním na každý kus. Podle kódu budou klienti jasně vědět, že ke kterému typu a segmentům patří jeden kus.
Všechny kusy jsou řádně očíslovány a zabaleny do výkresu, což zaručuje, že žádný jednotlivý kus nechybí a snadno se instaluje.
náklad
Normálně je produkt připraven do 20 pracovních dnů po uložení. Poté bude produktu trvat 5-7 pracovních dnů, než dorazí do přístavu v Šanghaji.
Pro některé země nebo regiony, jako je Střední Asie, Myanmar, Vietnam atd., Mohou být čínsko-evropský nákladní vlak a přeprava po zemi dvěma lepšími způsoby dopravy.
